TS1 12
Stål/gjutjärn

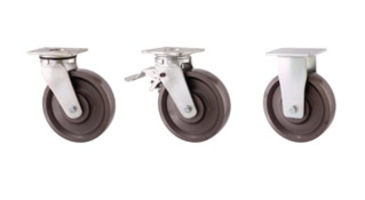

Hejarsmitt stålhjul i svetsad stålbygel med rektangulär fästplatta.Vridningslager med axialkullager DIN711 och underliggande koniskt rullagerDIN 720. Tätad och med smörjnippel. Bygelns platta och gaff el sammanfogademed en kraftig och säkrad centrumbult som är integrerad i plattan. Justerbartspel i vridningslagret. Bromsbara länkhjul har en fotbroms som låser hjul ochvridning samtidigt. Gaffelvidd 65 mm med 6 mm tjocka gaff lar, svetsade påbåde in- och utsida. Axelhål för M12 skruv. Länkbygelns bärighet är 1500 kg.
Länkhjul kan förses med separat 4-vägs riktningsspärr. Art. nr. 764087.
Teknisk specifikation
- Material : Hejarsmitt stål
- Ytbehandling : Förzinkad
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|
| 351393 | Kullager | 800 | 150 | 138x110 | 46 | 100x50 | - | Länkhjul |
| 351397 | Kullager | 800 | 150 | 138x110 | - | 100x50 | 97 | Länkhjul med totalbroms |
| 351401 | Kullager | 800 | 150 | 138x110 | - | 100x50 | - | Fasthjul |
| 351394 | Kullager | 1000 | 175 | 138x110 | 57 | 125x50 | - | Länkhjul |
| 351398 | Kullager | 1000 | 175 | 138x110 | - | 125x50 | 102 | Länkhjul med totalbroms |
| 351402 | Kullager | 1000 | 175 | 138x110 | - | 125x50 | - | Fasthjul |
| 351395 | Kullager | 1200 | 200 | 138x110 | 54 | 150x50 | - | Länkhjul |
| 351399 | Kullager | 1200 | 200 | 138x110 | - | 150x50 | 150 | Länkhjul med totalbroms |
| 351403 | Kullager | 1200 | 200 | 138x110 | - | 150x50 | - | Fasthjul |
| 351396 | Kullager | 1400 | 250 | 138x110 | 56 | 200x50 | - | Länkhjul |
| 351400 | Kullager | 1400 | 250 | 138x110 | - | 200x50 | 154 | Länkhjul med totalbroms |
| 351404 | Kullager | 1400 | 250 | 138x110 | - | 200x50 | - | Fasthjul |
