TCH 10
Stål/gjutjärn

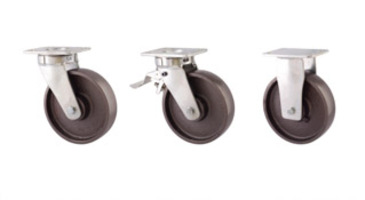

Gjutjärnshjul i svetsad stålbygel med rektangulär fästplatta. Enradigtvridningslager med CNC-svarvad härdad kulbana. Tätad och med smörjnippel.Kulkransen förenar topplattan och gaffeln vilket gör en centrumbultöverflödig. Bromsbara länkhjul har en fotbroms som låser hjul och vridningsamtidigt. Gaffelvidd 65 mm med 6 mm tjocka gafflar svetsade på både in-och utsida. Axelhål för M12 skruv. Länkbygelns bärighet är 1500 kg.
Länkhjul kan förses med separat 4-vägs riktningsspärr. Art. nr. 764084.
Teknisk specifikation
- Material : Gjutjärn
- Ytbehandling : Förzinkad
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|
| 282518 | Kullager | 450 | 150 | 150x110 | 43 | 100x50 | - | Länkhjul |
| 350931 | Kullager | 450 | 150 | 150x110 | - | 100x50 | 131 | Länkhjul med totalbroms |
| 282528 | Kullager | 450 | 150 | 150x110 | - | 100x50 | - | Fasthjul |
| 282519 | Kullager | 550 | 177 | 150x110 | 52 | 125x50 | - | Länkhjul |
| 350933 | Kullager | 550 | 177 | 150x110 | - | 125x50 | 131 | Länkhjul med totalbroms |
| 282529 | Kullager | 550 | 177 | 150x110 | - | 125x50 | - | Fasthjul |
| 282520 | Kullager | 800 | 200 | 150x110 | 55 | 150x50 | - | Länkhjul |
| 350934 | Kullager | 800 | 200 | 150x110 | - | 150x50 | 142 | Länkhjul med totalbroms |
| 282530 | Kullager | 800 | 200 | 150x110 | - | 150x50 | - | Fasthjul |
| 282521 | Kullager | 1000 | 250 | 150x110 | 65 | 200x50 | - | Länkhjul |
| 350935 | Kullager | 1000 | 250 | 150x110 | - | 200x50 | 142 | Länkhjul med totalbroms |
| 282531 | Kullager | 1000 | 250 | 150x110 | - | 200x50 | - | Fasthjul |
| 282522 | Kullager | 1400 | 300 | 150x110 | 72 | 250x50 | - | Länkhjul |
| 350936 | Kullager | 1400 | 300 | 150x110 | - | 250x50 | 142 | Länkhjul med totalbroms |
| 282532 | Kullager | 1400 | 300 | 150x110 | - | 250x50 | - | Fasthjul |
