2TCH 10
Stål/gjutjärn

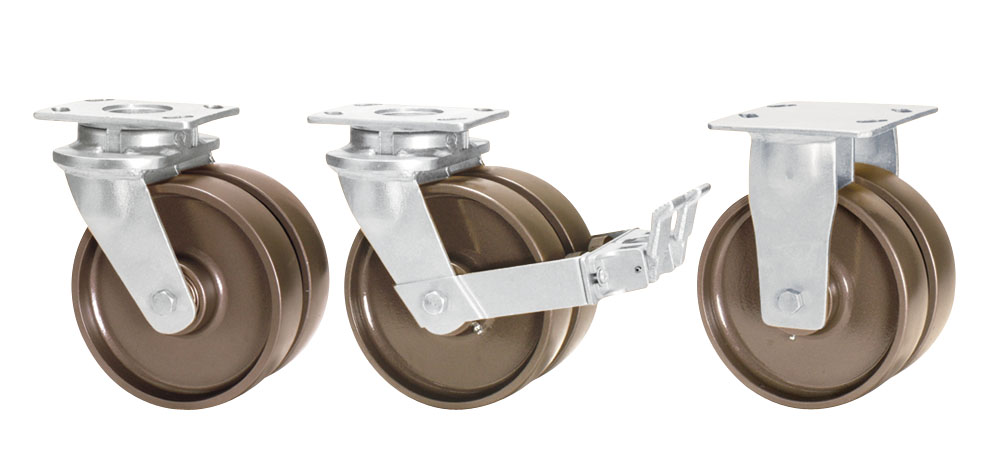

Gjutjärnshjul i svetsad stålbygel med rektangulär fästplatta och dubbelmonterade hjul för låg bygghöjd, lättare svängning och lägre yttryck påunderlaget. Enradigt vridningslager med CNC-svarvad härdad kulbana. Tätadoch med smörjnippel. Kulkransen förenar topplattan och gaffeln vilket gör en centrumbult överflödig. Bromsbara länkhjul har en fotbroms som låser hjulet. Gaffelvidd 2x65 mm med 6 mm tjocka gaff lar svetsade på både in- och utsida. Axelhål för M12 skruv. Länkbygelns bärighet är 1500 kg.
Länkhjul kan förses med separat 4-vägs riktningsspärr. Art. nr. 764085.
Teknisk specifikation
- Material : Gjutjärn
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
350940
350940
350944
350944
284101
284101
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning | Max kabeldiam. mm |
|---|---|---|---|---|---|---|---|---|---|
| 350940 | Kullager | 900 | 150 | 150x110 | 60 | 100x50 | - | Länkhjul | 10,5 |
| 350944 | Kullager | 900 | 150 | 150x110 | - | 100x50 | 250 | Länkhjul med nosbroms | - |
| 350951 | Kullager | 900 | 150 | 175x150 | - | 100x50 | - | Fasthjul | - |
| 284101 | Kullager | 1100 | 177 | 150x110 | 50 | 125x50 | - | Länkhjul | - |
| 350946 | Kullager | 1100 | 177 | 150x110 | - | 125x50 | 250 | Länkhjul med offset broms | - |
| 284107 | Kullager | 1100 | 177 | 175x150 | - | 125x50 | - | Fasthjul | - |
| 284102 | Kullager | 1500 | 200 | 150x110 | 55 | 150x50 | - | Länkhjul | - |
| 350947 | Kullager | 1500 | 200 | 150x110 | - | 150x50 | 250 | Länkhjul med offset broms | - |
| 284108 | Kullager | 1500 | 200 | 175x150 | - | 150x50 | - | Fasthjul | - |
| 284103 | Kullager | 1500 | 250 | 150x110 | 60 | 200x50 | - | Länkhjul | - |
| 350948 | Kullager | 1500 | 250 | 150x110 | - | 200x50 | 250 | Länkhjul med offset broms | - |
| 284109 | Kullager | 1500 | 250 | 175x150 | - | 200x50 | - | Fasthjul | - |
